kgzdw系列小型一体柜式直流电源系统主要应用于10kv小型开闭所及用户站。适用于电力、交通、电厂、通信、化工、冶金、医疗、军事、厂矿、建筑及消防等领域及用户终端，可作为高压开关、继电保护、自动装置的操作电源和控制电源。

产品描述

系统组成

1、系统结构紧凑，占用空间小，适合小型开闭所及用户站使用；
2、超宽的电压输入范围，电网适应性强，可用于环境相对恶劣的场所；
3、充电模块采用变频自然谐振软开关技术，效率≥94%；
4、系统采用模块化设计，冗余备份性能可靠安全；
5、带电在线拔插技术，维护方便快捷；
6、全自动智能化蓄电池管理功能；
7、rs232/rs485通讯接口，方便与远程监控系统通讯实现“四遥”功能，实现无人值守；
8、支持rtu、cdt、modbus三种通讯规约。

系统特点

技术参数

项目名称	技术参数
额定输入电压	380vac±20%
电网频率	50hz±10%
功率因素	≥0.95%(满负荷输出)
额定输出电压	220vdc、110vdc
额定输出电流	10～60a
稳压精度	≤±0.5%
稳流精度	≤±0.5%
纹波系数	≤±0.1%
可闻噪音	≤50db
冷却方式	智能温控型风冷、自然冷却
工作方式	连续长期运行
绝缘强度	＞10mω、2kvac一分钟无闪络，无击穿
蓄电池容量	7ah、10ah、12ah、20ah、24ah、38ah、50ah、65ah、80ah、90ah、100ah

使用环境

1、环境温度：-10℃～ 50℃；
2、相对湿度：≤95%（20±5℃）；
3、海拔高度：≤3000m；
4、灰尘：≤5mg/m3；
5、地震烈度：不超过8度；
6、安装垂直倾斜度: 不超过5°；
7、微控制器抗噪声: 1000v 1μs脉冲1分钟；
8、设备限在室内工作，且通风良好；
9、室内应无腐蚀金属和破坏绝缘的有害气体；
10、无强电磁场干扰与剧烈振动。

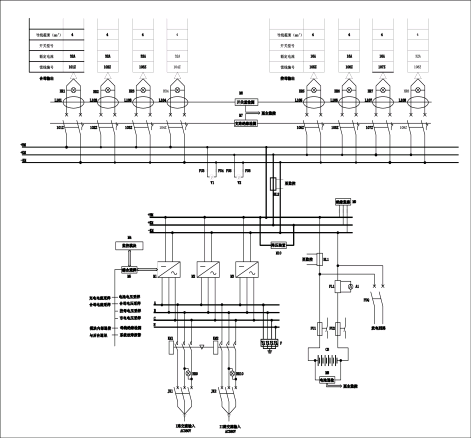

接线方案
